PRODUTOS

Mobirise

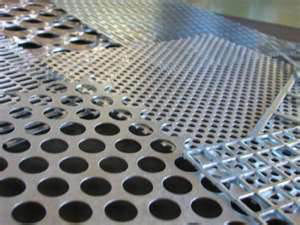

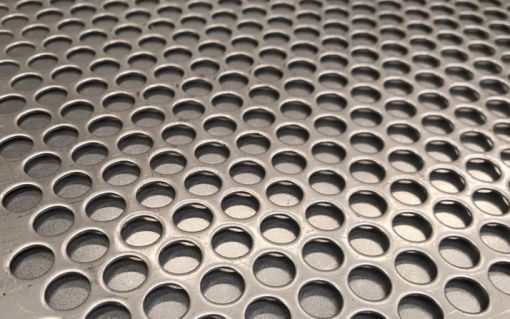

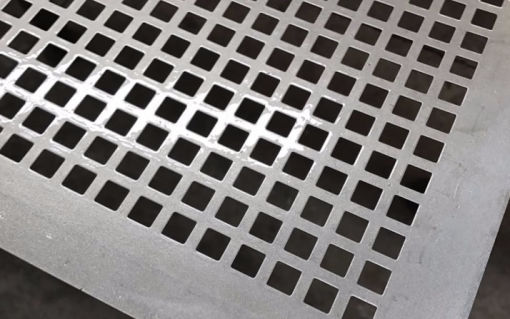

CHAPAS PERFURADAS

Executamos todos os tipos de perfurações nas mais diversas espessuras e materiais como:
aço carbono, aço inoxidável, alumínio, cobre, latão, PVC, etc.

Com a intenção de redução de custos e prazos de fabricação sugerimos que sejam utilizadas chapas em medidas padrões: 2 x 1 m, 2 x 1,2 m, 3 x 1 m, 3 x 1,2 m, 2 x 1,5 m, 3 x 1,5 m, porém executamos peças conforme sua necessidade, podendo no caso de aço carbono ser ao natural, galvanizada, pintado, etc.

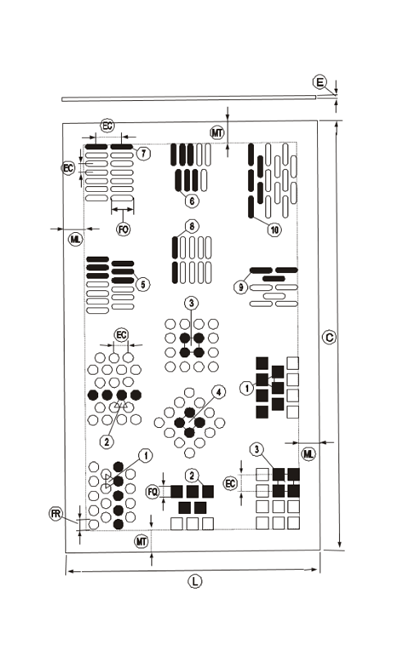

Sentidos de Perfurações nas chapas.

C - Comprimento
L - Largura
E - Espessura
MT - Margens Terminais
ML - Margens Laterais
FQ - Furo Quadrado

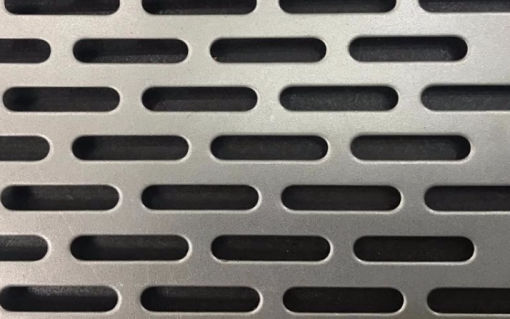

FO - Furo Oblongo
FR - Furo Redondo.

Mobirise

01 - Alternada Longitudinal
02 - Alternada Transversal
03 - Reta Quadrada
04 - Reta Diagonal
05 - Alt. Terminal Sentido Transversal
06 - Alt. Terminal Sentido Longitudinal
07 - Reta Transversal
08 - Reta Longitudinal
09 - Alt. Lateral Sentido Transversal
10 - Alt. Lateral Sentido Longitudinal

Modelos

Mobirise

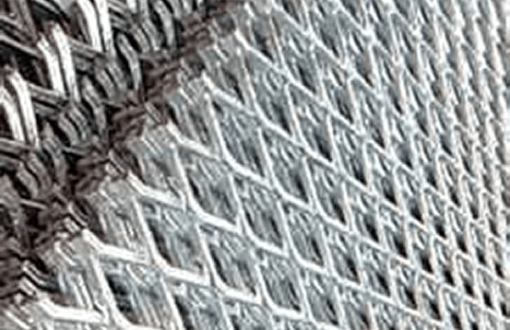

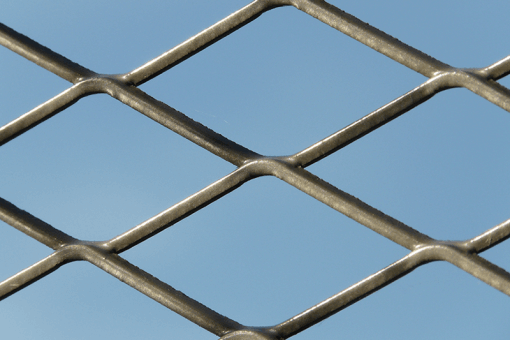

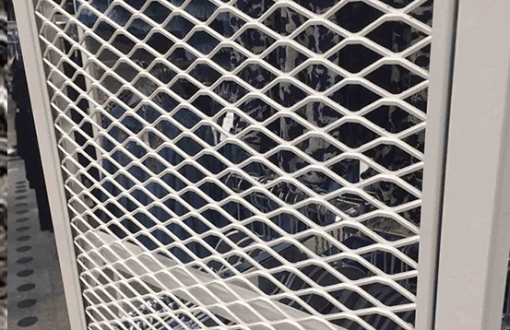

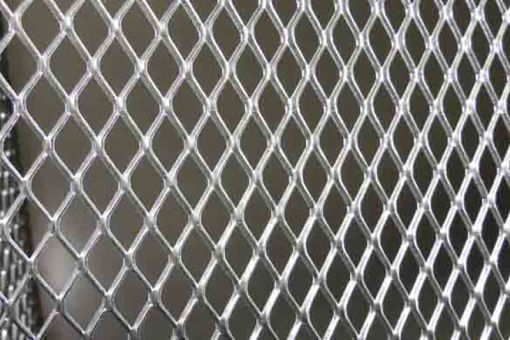

CHAPAS EXPANDIDAS

As chapas expandidas são produtos fabricados a partir de chapas metálicas, submetidas a um processo de corte e repuxo mecânico com facas especiais, que as transformam em telas inteiriças, fornecidas em Aço Carbono, Inox ou Alumínio.
Podendo ser utilizadas em diversos seguimentos da indústria com praticidade de aplicação, resistência e redução de custos de instalação.

Mobirise

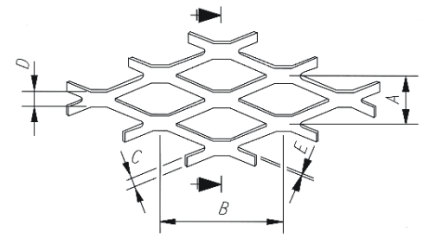

DADOS TÉCNICOS

A - Centro da Malha menor
B - Centro da Malha Maior
C - Cordão da malha
D - Cruzeta
E - Espessura

Tabela demonstrativa de alguns tipos de malhas, consulte-nos para outros modelos.

REF	A	B	C	D	E	àrea aberta em %
EXP 2	2	4	0,50	1	0,45	50
EXP 3	3	6	0,80	1,60	0,60	46,50
EXP 4	4	8	0,60	1,60	0,60	60
EXP 5	5,50	10	0,80	1,60	0,60	71
EXP 9a	9	20	1,50	3	1,25	66,50
EXP 12b	12	25	1,80	3,60	1,60	70
EXP 12d	12	25	2,50	5	2	58
EXP 20a	20	50	2,50	4,60	2	75
EXP 20b	20	50	3,50	7	3	80
EXP 38a	38	75	2,50	5	1,90	86,50
EXP 38b	38	75	3,80	7,50	3	80
EXP 38c	38	75	5	10	4,75	73,50
GME 1	46	100	6,50	15	6,35	60
GME 1a	46	100	5,50	11	6,35	76
GME 3	46	100	4,75	9,50	4,75	70
GME 3a	46	100	4,50	9	4,75	70
GME 4	34	133	6,80	13,60	4,75	68
GME 5	34	133	7,60	15,20	6,35	65
GME 8	34	133	10,30	20,60	8	38
GME 9	34	133	9,50	21,30	9,50	42
EXP 68	68	150	3,50	7	3	89,50
EXP 68a	68	150	5,50	11	4,70	83,50

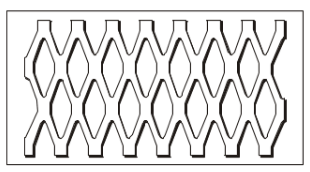

Disposição Transversal

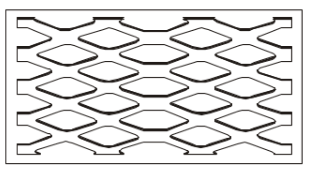

Disposição Longitudinal

Mobirise

CHAPAS RECALCADAS
(ANTI-DERRAPANTE)

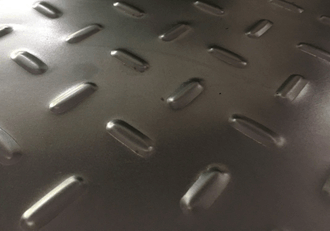

As chapas recalcadas são obtidas pelo processo de estampagem, ficam com partes de sua superfície dispostas geometricamente, com saliências nos mais variados formatos.

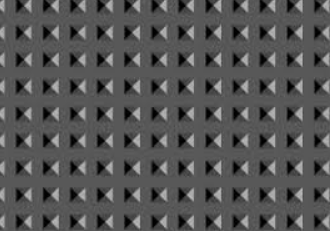

Quadrado 11x11 mm

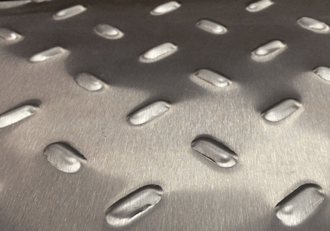

Oblongo 9x28 mm

Oblongo 7x16 mm

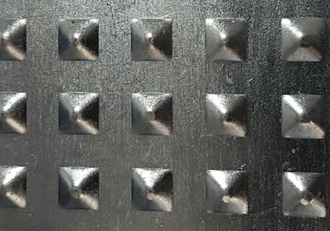

Quadrado 16 mm

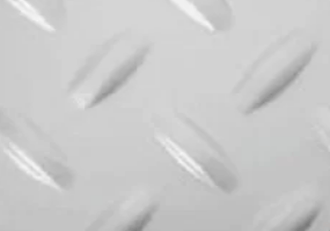

Oblongo 10x30mm

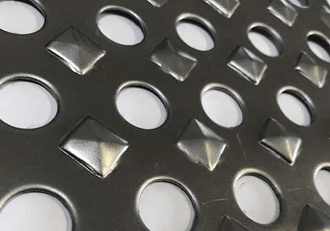

Quadrado 16x16 mm com furos 3/4"

Mobirise

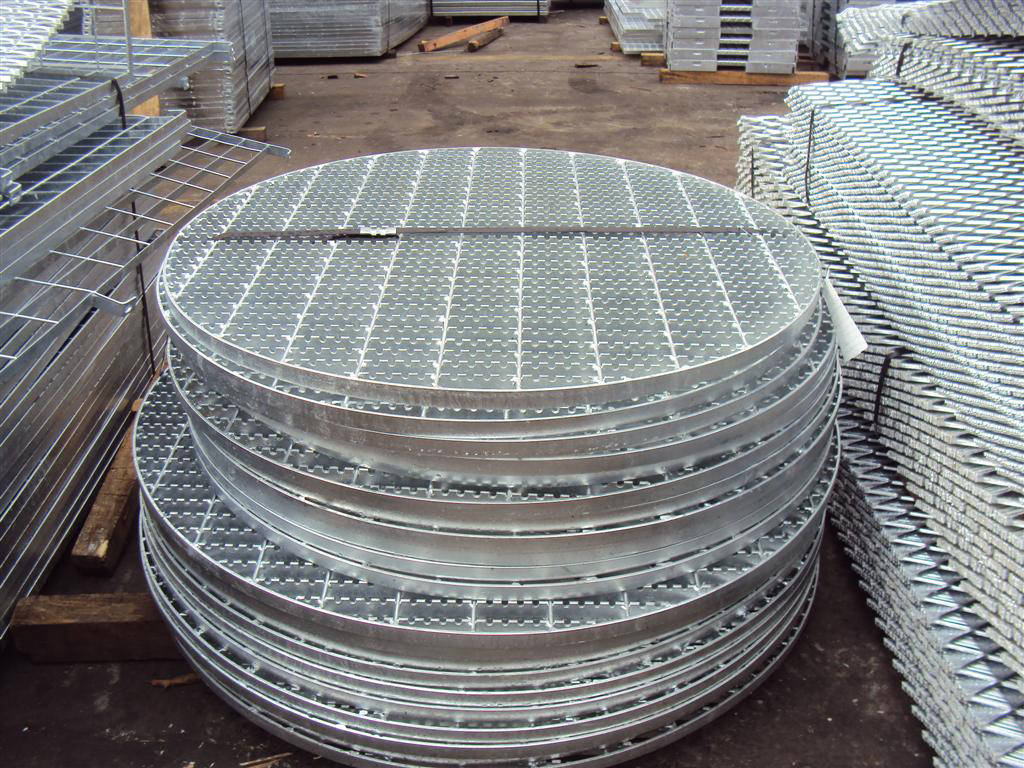

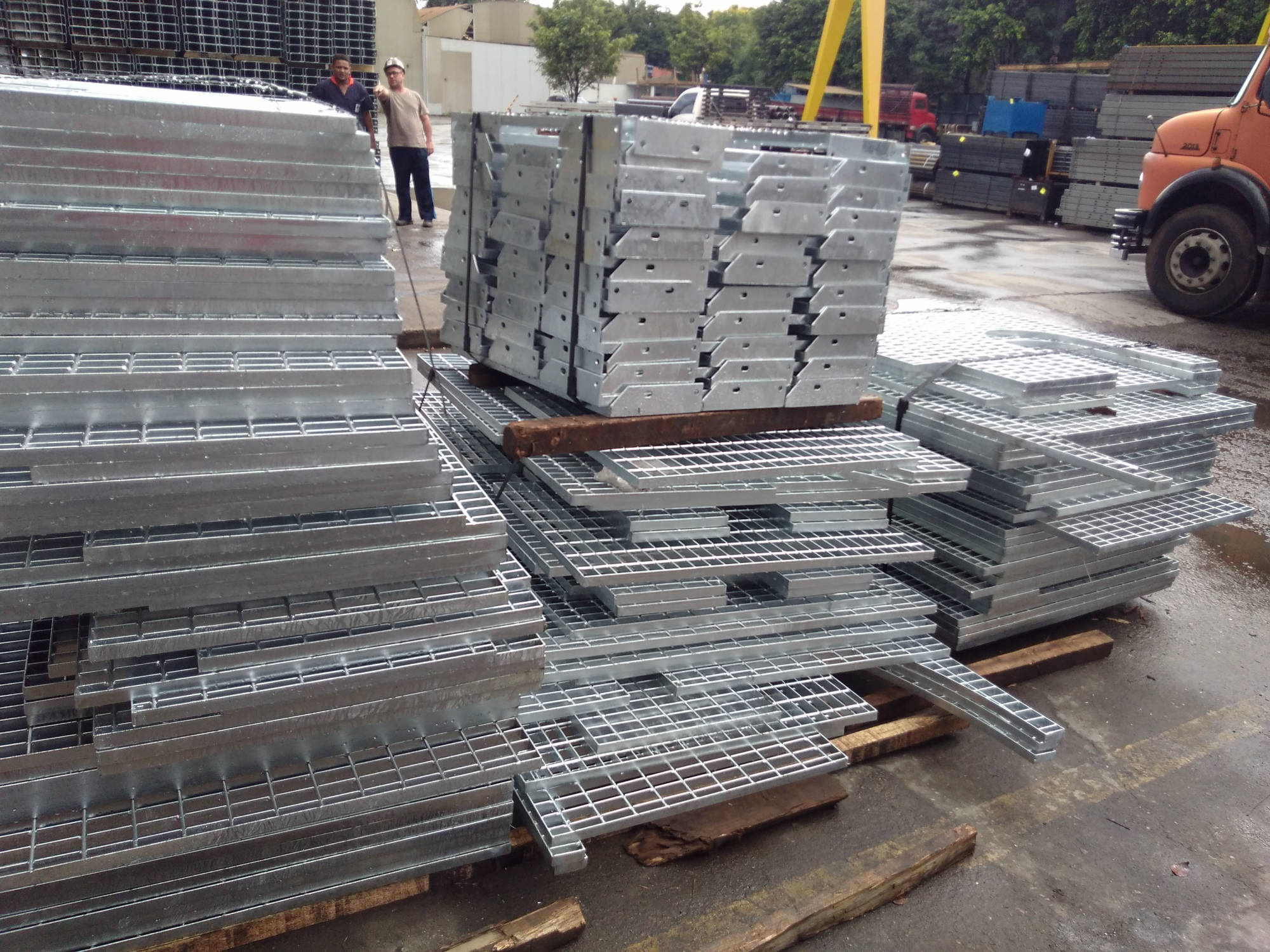

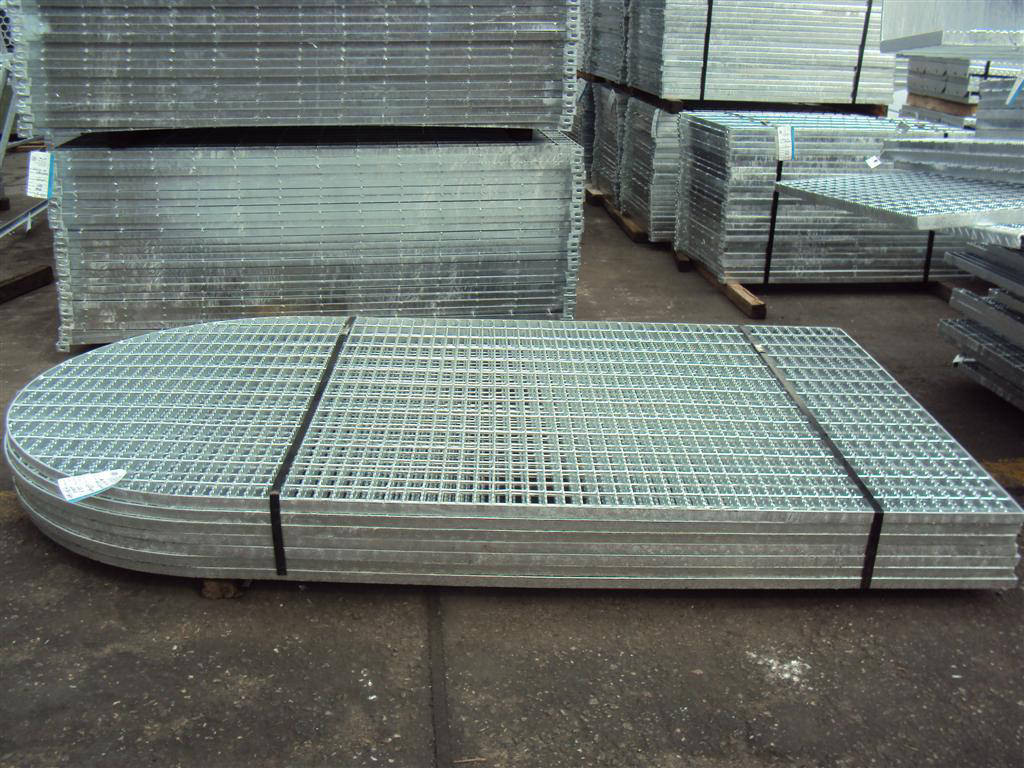

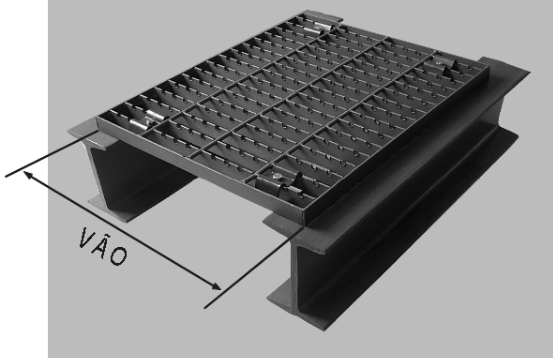

GRADES DE PISO

Fabricadas através de barras estampadas e soldadas pelo processo mig, atendem perfeitamente as necessidades de qualquer projeto. A grande flexibilidade e possibilidade de construção, permitem atender inumeras variações de cargas, facilitando a colocação, remoção e manutenção, permitindo também uma ventilação em qualquer ambiente. São amplamente recomendadas nos mais diversos segmentos industriais, tais como: petrolífero, mineração, petroquímico, entre outros.

Para maior condição de escolha, você poderá encontrá-las em aço carbono ao natural, galvanizadas à fogo, pintura eletrostáticas e também em aço inoxidável. Com a consequente obtenção de custos de fabricação mais favoráveis recomendamos a aplicação em painéis com dimensões não superiores a 3000 x 1500 mm.

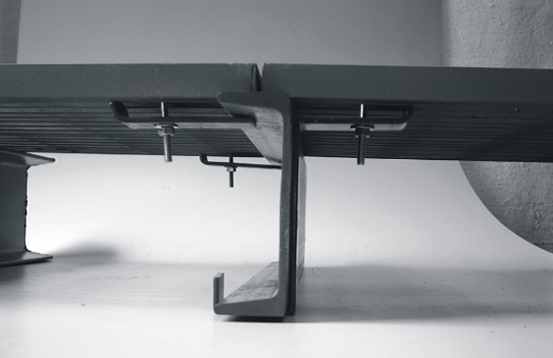

Dispomos de grampos desenvolvidos para fixação dos painéis em estruturas diversas, podendo também ser fixados quando necessário, atráves de solda.

Grades de Aço Carbono

Grades de Aço Carbono

Grades de Aço Inox

Grades de Aço Carbono

As grade serrilhadas são antiderrapantes e fornecem total segurança, principalmente em áreas de aplicação de produtos derivados do petróleo.

Mobirise

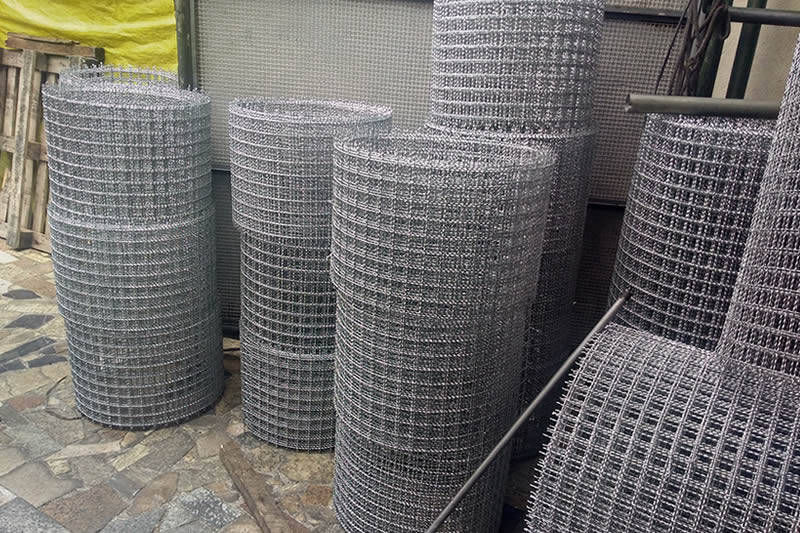

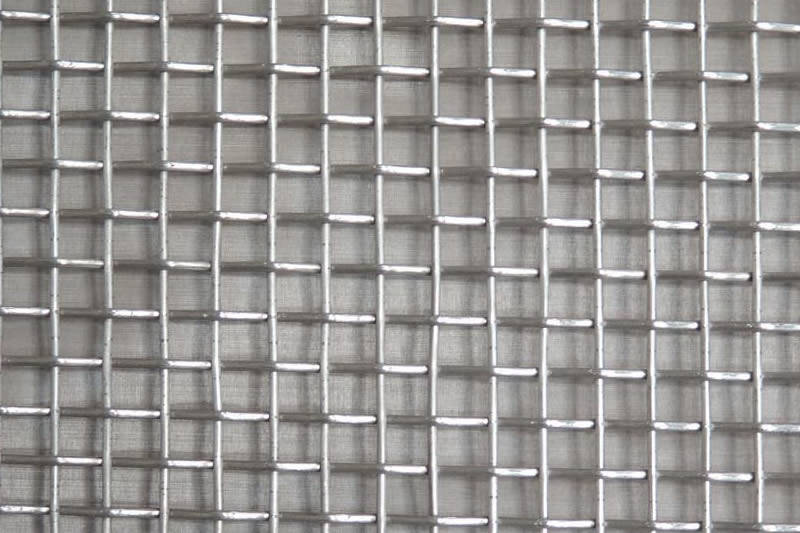

TELAS DE ARAME

Confeccionamos peças em arame eletrosoldado, conforme projeto.

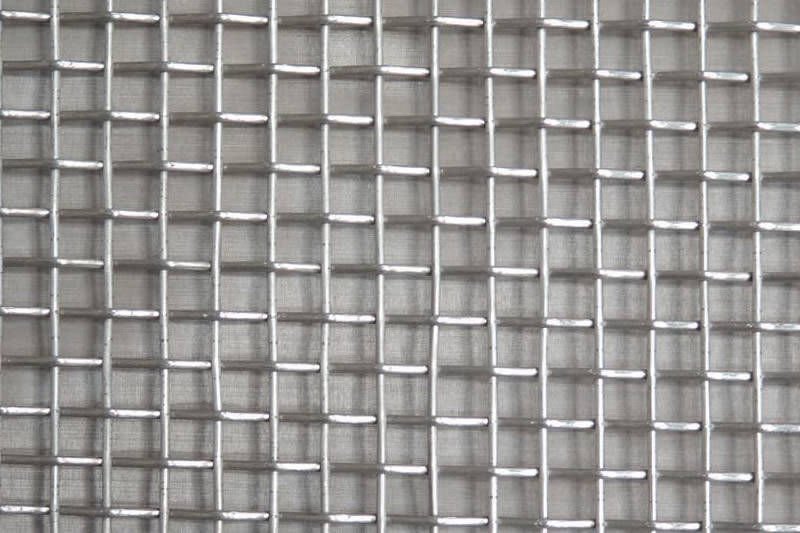

Telas para Peneiração e Filtragem

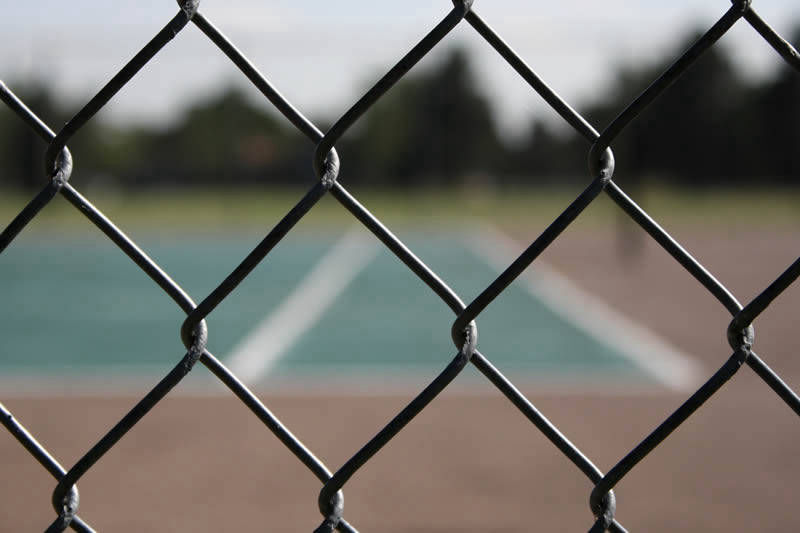

Telas Alambrado Galvanizadas e Revestidas em PVC

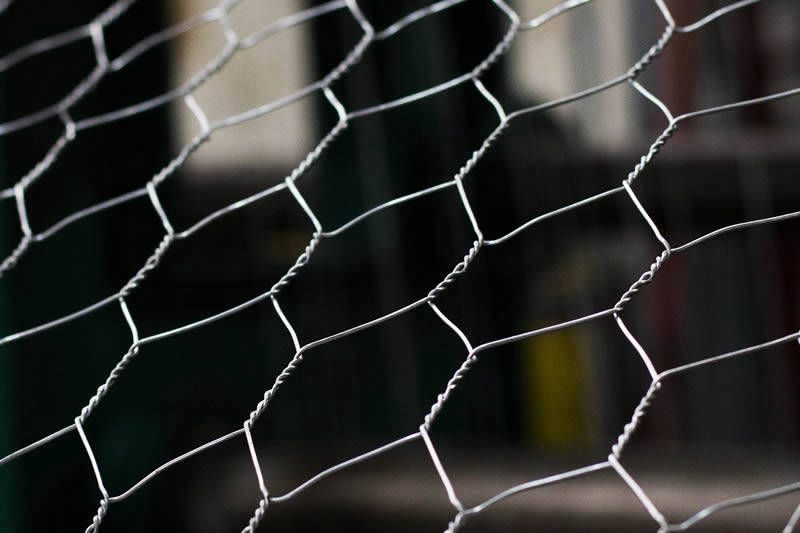

Telas Hexagonais / Galinheiro

Telas Onduladas Galvanizadas

Mobirise

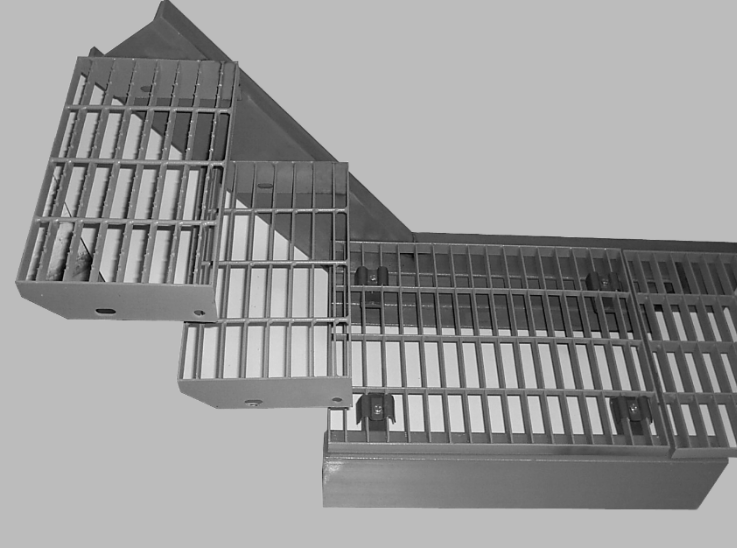

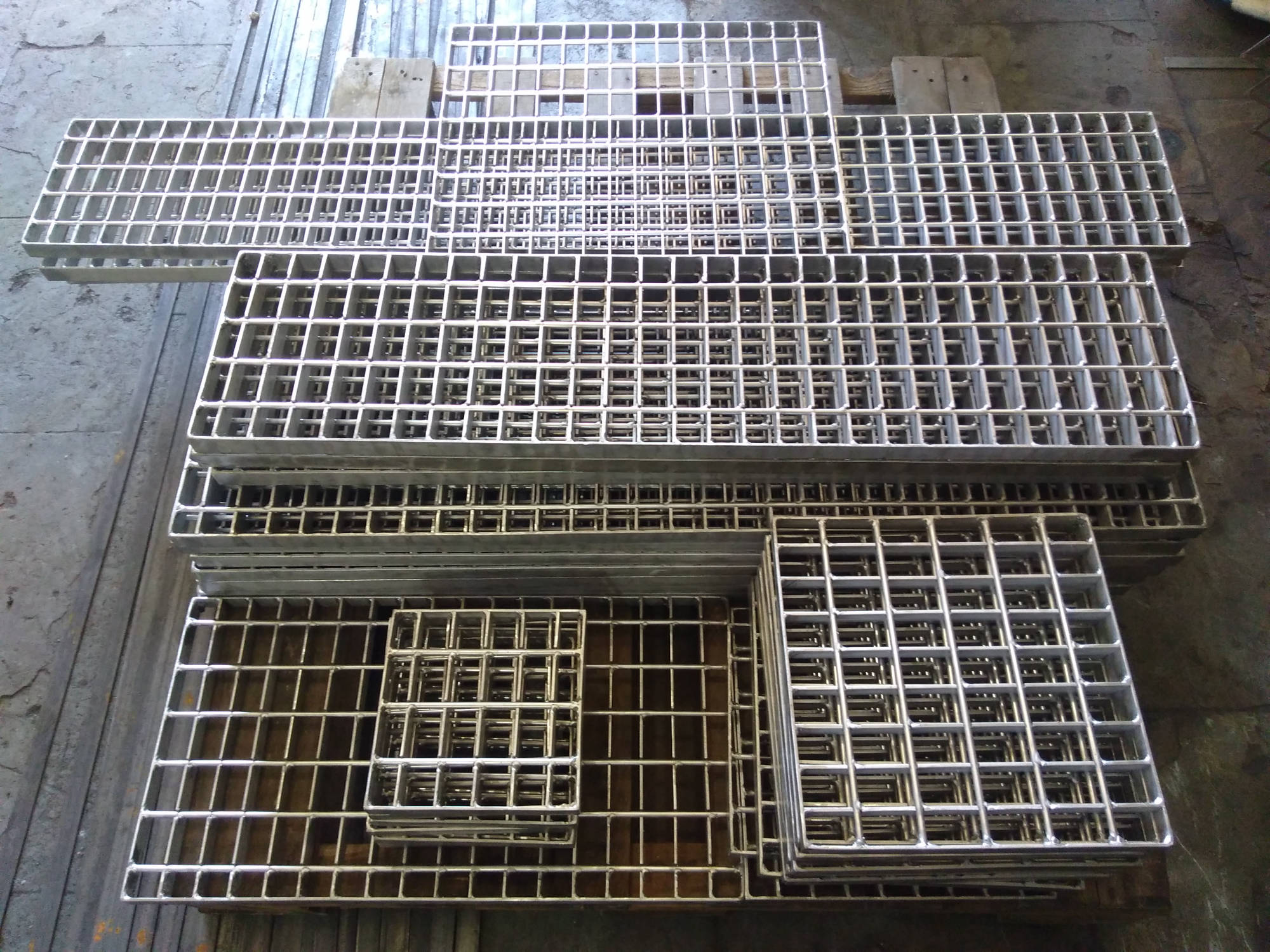

DEGRAUS

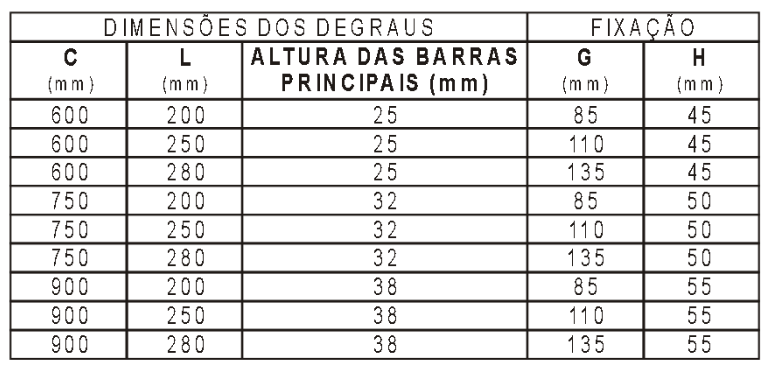

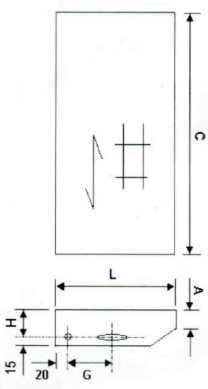

Os Degraus dispõem de dimensões padronizadas para facilitar a elaboração de projetos conforme a tabela abaixo. Oferecemos disponibilidade de várias malhas, podendo ser fabricadas em aço carbono, com acabamento galvanizado à fogo, pintura eletrostática e ao natural, alumínio jateado e aço inoxidável. Para escadas localizadas em áreas escorregadias, sugerimos a utilização de degraus serrilhados (antiderrapantes) podendo ser fabricados com chapa xadrez no topo.

Produzimos também peças com malhas e dimensões especiais mediante projeto.

Degrau

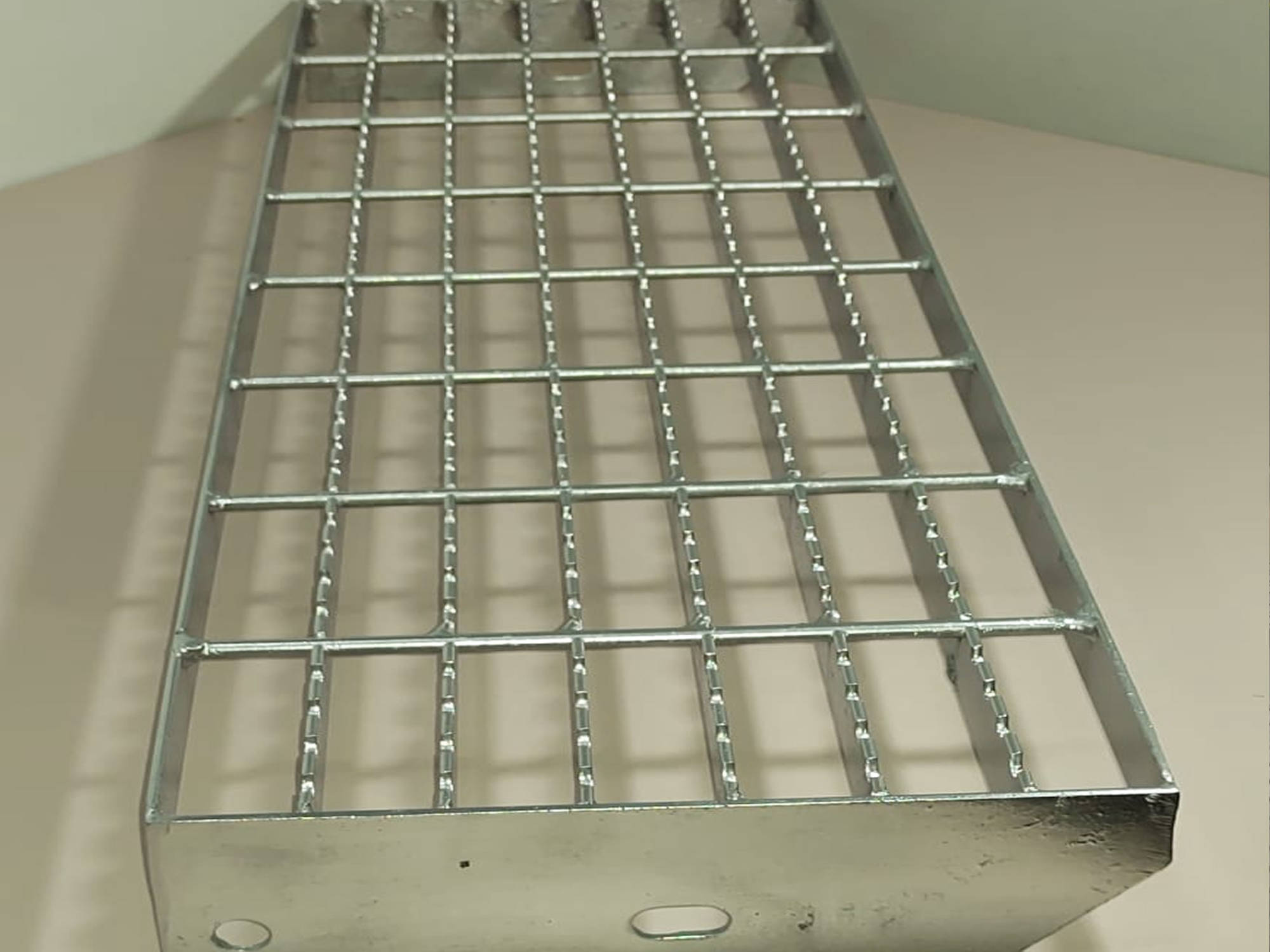

Degrau Antiderrapante

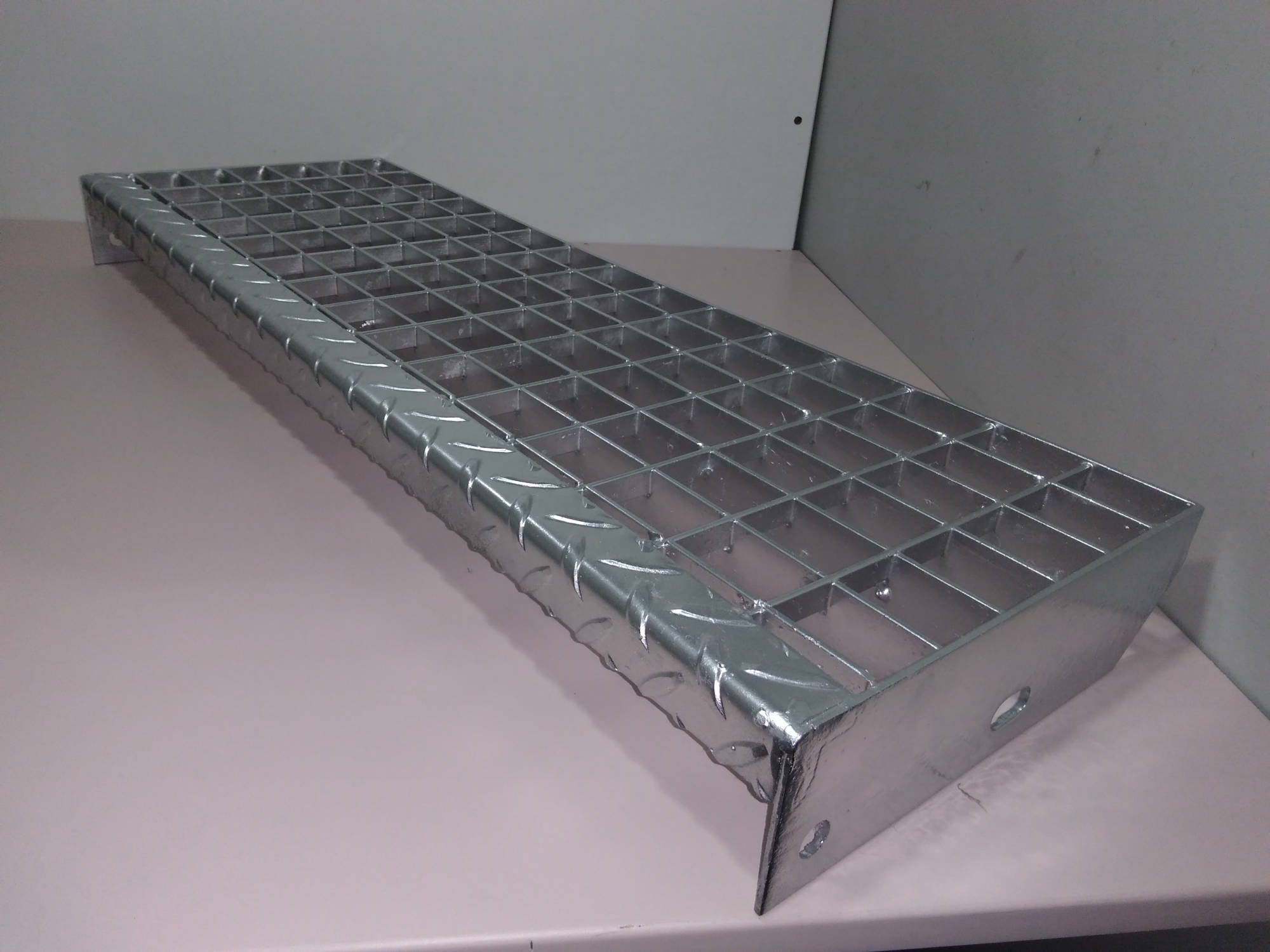

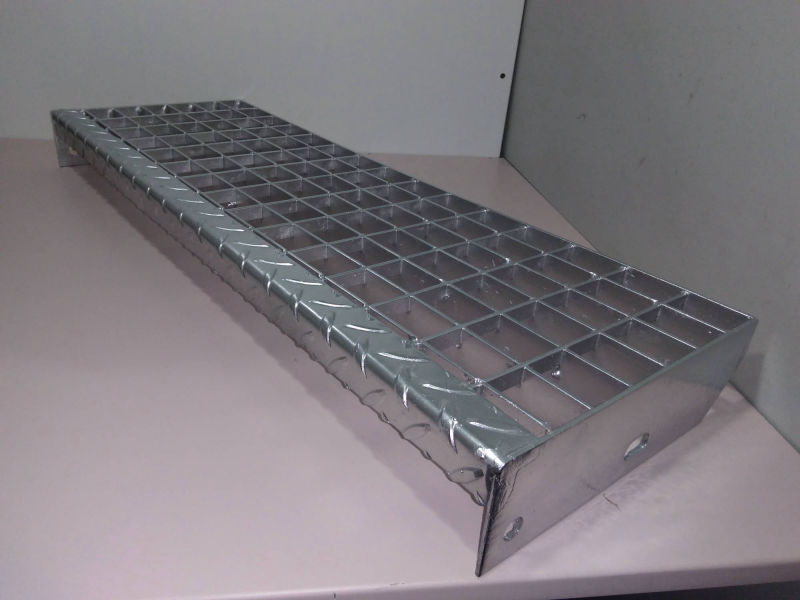

Degrau com Cantoneira Xadrez

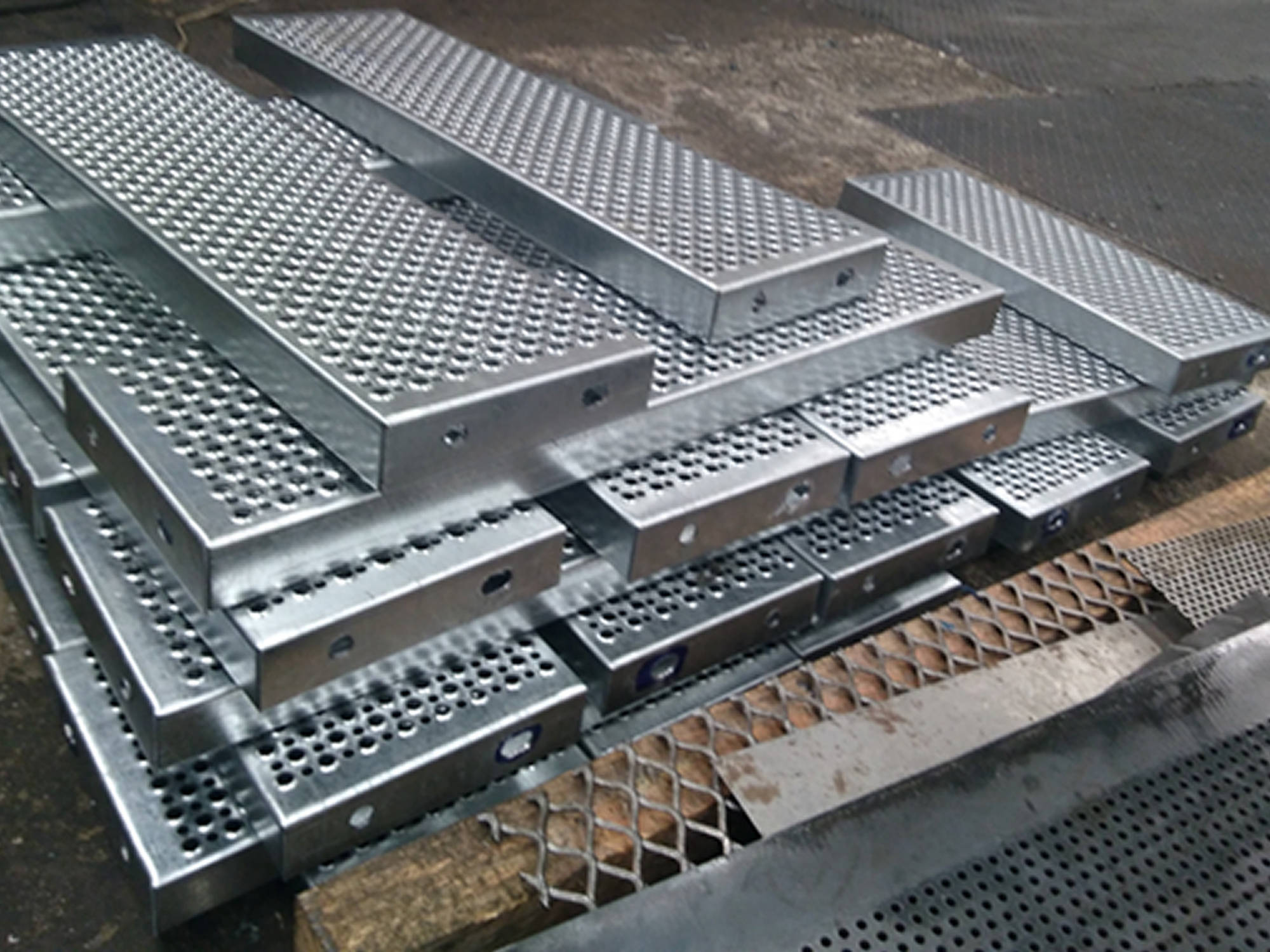

Degrau com Furo /Repuxo

Mobirise

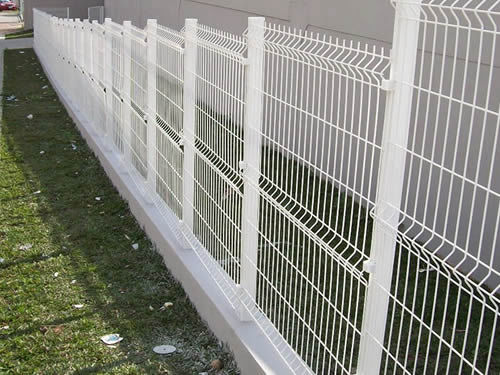

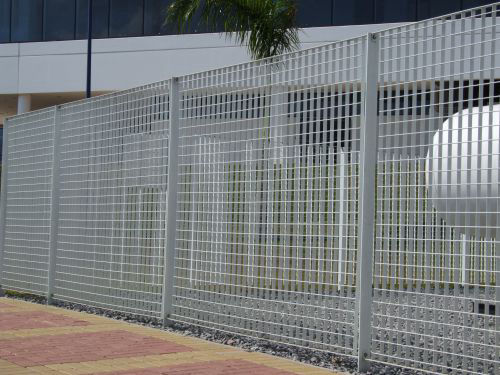

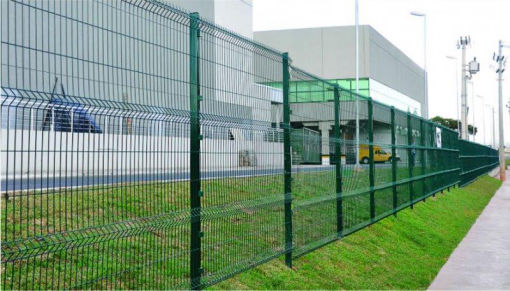

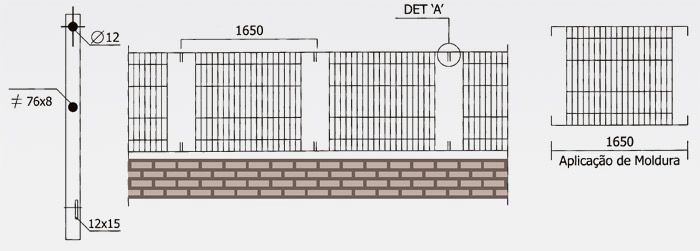

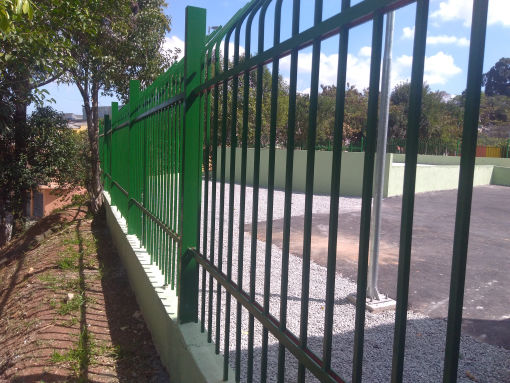

GRADIL DE PROTEÇÃO

Mobirise

Montantes (mm)	L = 63 ou 76 E = 8
Malhas (mm)	60 x 132 - 60 x 66
Barras Portantes (mm)	26 x 2 - 26 x 3
Moldura (mm)	26 x 3
Fios de ligação (Ø)	5

Mobirise

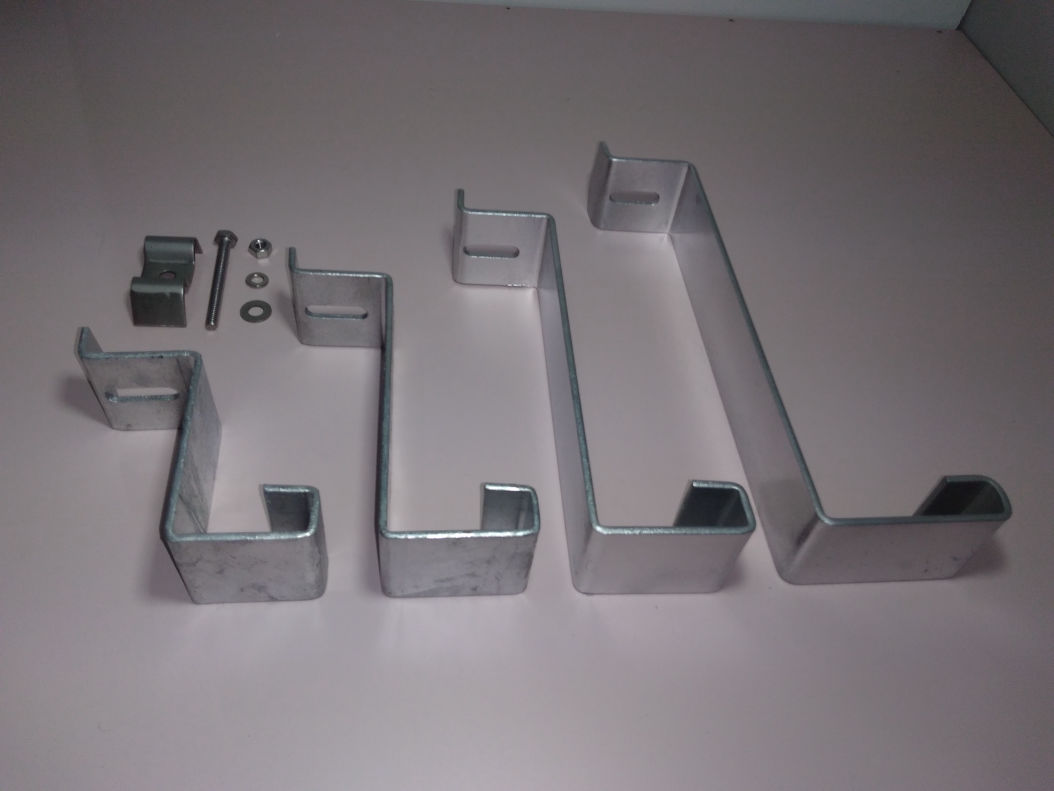

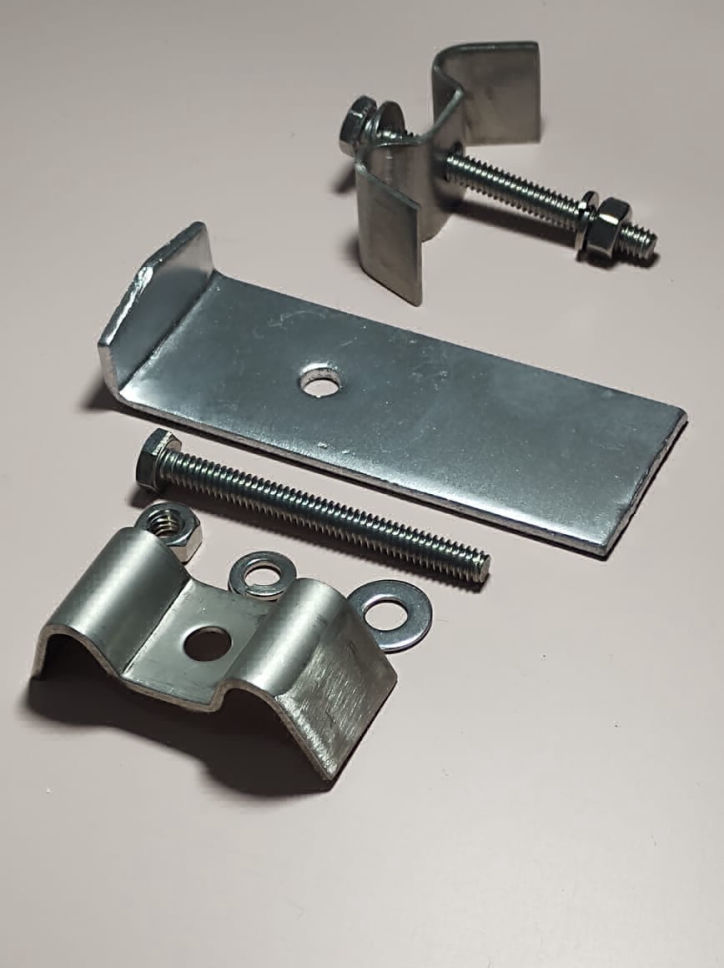

GRAMPOS

Grampo tipo 1 - 4'' /6 '' /8'' /10''

Grampo tipo 2

Somos Especialistas em Chapas perfuradas, expandidas, recalcadas, gradis de proteção, grade de piso, degraus de piso e usinagem em geral.
